電力作為保障人民正常生產生活的基礎，一旦發生故障將造成重大影響。而作為電力基礎設施之一的配電站房，具有管轄端數量多、地點分散的特點。
面臨著運維效率低下、監管困難、無法第一時間排除故障的難題，于是針對電力行業的智能輔助控制系統應運而生
 |
· 數量大 分布廣 隨著我國供電負荷密度的不斷加大，應用在企業、小區、 農村的配電房數量越來越多，分布也越來越廣，單地市級的 存量配電房常常達到數十萬個，其中2/3的配電房資產歸屬 于供電部門 |
 |
· 自動化程度低 相比于高壓配電的自動化高度成熟，目前配電網低壓配電房的 自動化水平很低，供電部門目前主要采用按區域設置操作隊和 搶修點的方式進行運維和管理，大量的配電房處于無人值守的 監督環境之中 |
建設智能型配電房，提升配網運維管理精益化水平，重要站室智能機器人巡檢覆蓋效率達到100%
智能小區等競爭性業務發展迅速未來配電站將作為能源中心，不能僅僅局限于供電，同時具備數據中心，傳輸中心的功能全面打造成一個能源中轉站
目標.png)
配電站房主要需對站內進行視頻、溫濕度、煙感、漏水(水位)、SF6有毒氣體、O3臭氧氣體、O2含氧量、人體紅外、紅外、門禁對射等
進行監測并聯動風機、空調、水泵、燈光等進行對應狀況的聯動控制和管理
控.png)
· 視頻監控 ?實時視頻監控 錄像回放、云臺控制、報警聯動、手機查看 |
· 溫濕度監控 ?監測重點區域溫度和濕度與空調系統和除濕系統聯動 |
· 有害氣體檢測 ?實時監測SF6等有害氣體泄漏，與風機進行聯動控制 |
· 燈光控制 ?遠程控制燈光開關與視頻監控聯動控制 |
機.png)
· 風機監控 ?與有害氣體系統聯動運行，遠程控制風機運行模式 |
· 周界、紅外報警 ?實時監控電子圍欄、人體紅外探測、紅外對射報警 |
· 水泵控制 ?與水位傳感器聯動進行抽水，遠程進行水泵開關 控制 |
· 門禁管理 ?人員管理、權限管理、發卡管理、進出記錄 遠程開門 |
.png)
· 普通空調管理 ?與溫濕度系統聯動控制，遠程控制空調運行模式 |
· 消防系統 ?監測所有區域消防報警，實時進行報警通知 |
· 漏水監控 ?實時監控重點區域漏水情況、監控水位高度 聯動水泵系統 |
.png)
· 除濕機 ?與溫濕度傳感器進行聯動除濕，遠程進行除濕機開關控制 |
配電房/站主要對站內進行視頻、風機、除濕機、空調、水泵、燈光進行聯動控制和管理
動風機或空調.png)
溫度值聯動風機或空調
動水泵.png)
水位傳感器聯動水泵
動風機和攝像機.png)
煙感/明火探測器聯動風機和攝像機
|
動風機.png)
有害氣體聯動風機
動及遠程控制.png)
燈光聯動及遠程控制
動除濕機.png)
濕度值聯動除濕機
|
由于CS-X9動環主機自帶VGA接口，錄像機一般也都帶VGA接口。所以，我們可以加裝一個VGA切換器來實現視頻畫面和動環畫面的切換
如果項目標準需要配備工業電腦，則可以直接在工業電腦上運行我們的輔助監控客戶端軟件，直接將動環畫面和視頻畫面整合在一個界面里
不過該模式的缺點是：需要加裝工業電腦，成本將提高很多一臺工業電腦的價格大約在5000元左右
還有一種方案是單獨加裝一個10.1寸的小屏來展示動環畫面，保留19寸液晶顯示視頻畫面
該方案的缺點是：1.成本提高了大約2000元；2.由于觸屏較小，動環畫面展示效果不佳
| 規格型號 | CS-X9 | 客戶端架構 | 同步支持B/S和C/S架構 |
|---|---|---|---|
| 系統架構 | ARM | PC客戶端 | 機房動力環境監控系統V3.0（獲軟件著作權） |
| 操作系統 | 嵌入式Linux | 手機終端 | 機房云控手機客戶端軟件V1.0（獲軟著，支持IOS、安卓APP） |
| 外觀材質 | 19寸1U全鋁設計 | 微信終端 | 機房云控微信云平臺軟件V1.0（獲軟件著作權） |
| 內置服務 | WEB、FTP、TELNET、SOAP、 REST、HTTP | 集中平臺 | 動環聯網集中監控系統V1.0（獲軟件著作權） |
| 內置協議 | B接口、IEC61850、光芒104，支持電信、鐵路、電力、鐵塔平臺 | 告警系統 | 智能語音短信報警系統V1.0（獲軟件著作權） |
| 網絡接口 | 2路10M/100M/1000M自適應，物理接口：RJ-45 | 門禁系統 | 智能門禁管理系統V1.0（獲軟著，協議直接對接，不使用SDK） |
| 串口接口 | 8路485，4路232；RJ-45物理接口；4級EMC防護；帶12V輸出 | 遠程控制 | 支持云透傳，無需固定公網IP或NAT端口映射 |
| 告警輸入 | 16路光耦隔離開關量輸入；RJ-45物理接口；帶12V電源輸出 | 告警輸出 | 5路告警輸出，其中3路12V光耦輸出，2路10A繼電器控制 |
| USB接口 | 2路USB接口 | 視頻支持 | 支持?？典浵駲C(jī)或攝像機接入系統 |
| 無線接口 | 支持全網通4G無線網絡，可同步短信發送和無線數據發送； | 存儲接口 | TF存儲 |
| 顯示接口 | VGA接口顯示 | 液晶顯示 | 前置OLED液晶顯示 |
| 供電電源 | AC 220V | 指示燈 | 5路指示燈，分別代表電源、運行、網絡、報警、視頻 |
| 物理尺寸 | 483mm×250mm×43mm（帶耳朵） | 產品認證 | 獲第三方權威檢測報告 |
| 工作環境 | 溫度：-30至60℃ ；濕度：0%至95%（無凝結） | 升級方式 | 網絡遠程升級；升級軟件可一鍵升級多臺主機； |
| 一、網關及配件 | ||||||
| 序號 | 設備名稱 | 型號 | 數量 | 單位 | 品牌 | 備注 |

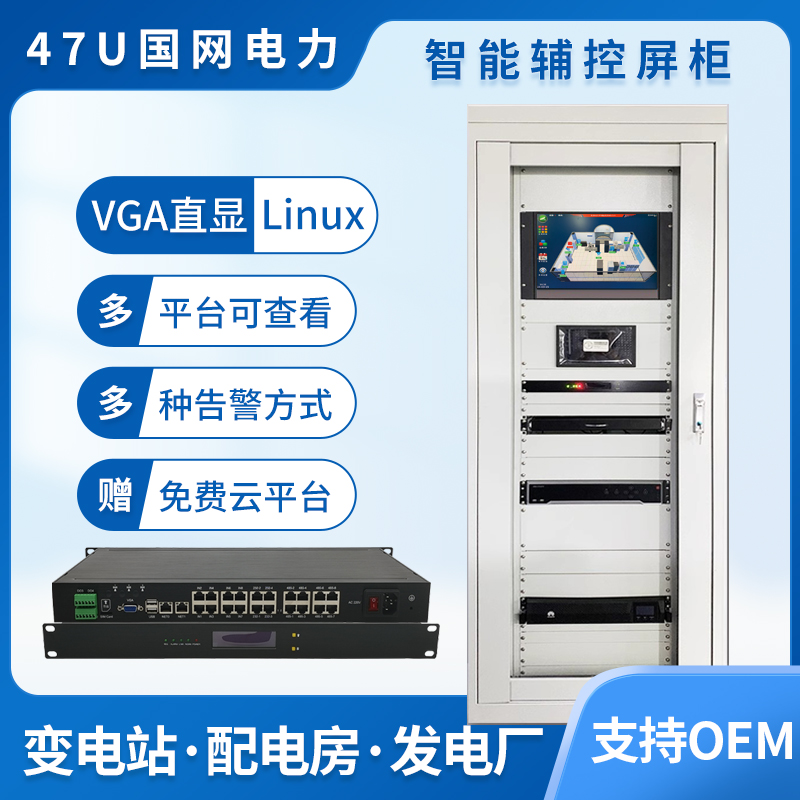

| 1 | 智能監控系統屏 | 定制 | 1 | 臺 | C-SAFE | 2260*800*600，含空開、抽屜柜、盲板、理線槽、接線端子、PDU |
| 2 | 輔助監控系統網關主機 | CS-X9 | 1 | 臺 | 定制 | 支持VGA顯示屏接入 |
| 3 | 19寸液晶顯示器 | 定制 | 1 | 臺 | 海康 | 1366*768 |
| 4 | VGA切換器 | 定制 | 1 | 臺 | 定制 | 切換動環畫面和視頻畫面 |
| 5 | 交換機 | 1 | 臺 | ?？?/td> | 交換機 | |
| 二、系統軟件 | ||||||
| 1 | 智能監控系統 | CS-ZJK | 1 | 項 | C-SAFE | 系統軟件 |
| 2 | 手機APP | CS-APP | 1 | 套 | C-SAFE | 支持IOS和安卓 |
| 3 | 微信云平臺 | CS-WX | 1 | 套 | C-SAFE | 支持微信看視頻 |
| 4 | 配電室3D底圖 | CS-3D | 1 | 張 | C-SAFE | 配電房3D圖 |
| 三、終端采集傳感器 | ||||||
| 1 | 煙感探測傳感器 | CS-ISK20 | 4 | 臺 | C-SAFE | 開關量接口，可選485接口的 |
| 2 | 紅外探測傳感器 | CS-IIR20 | 2 | 臺 | C-SAFE | 開關量接口，可選485接口的 |
| 3 | 溫濕度傳感器 | CS-TH30 | 4 | 只 | C-SAFF | 帶液晶顯示，485接口 |
| 4 | 水浸傳感器+5電極片 | CS-DWFS | 2 | 只 | C-SAFE | 單點位，485接口?？蛇x配漏水繩 |
| 5 | 水位變送器 | CS-SW20 | 2 | 只 | C-SAFE | 投入式，485 |
| 6 | SF6+O2氣體采集器 | CS-SF6O2 | 2 | 只 | C-SAFE | 485接口 |
| 7 | 聲光報警器 | CS-JD20 | 1 | 只 | C-SAFE | 開關量接口 |
| 四、智能控制子系統 | ||||||
| 1 | 照明控制模塊 | CS-TS02 | 1 | 臺 | C-SAFE | 485接口，2路燈光觸控面板（1-4路可選） |
| 2 | 風機控制模塊 | STB1-125/R | 1 | 臺 | C-SAFE | 485接口，斷路器 |
| 3 | 水泵控制模塊 | STB1-125/R | 1 | 臺 | C-SAFE | 485接口，斷路器 |
| 4 | 普通空調控制模塊 | CS-ACP | 2 | 臺 | C-SAFE | 485接口，自帶溫濕度顯示 |
| 五、除濕監控子系統 | ||||||
| 1 | 工業除濕機 | 1 | 臺 | 自行采購 | 需支持485協議接口 | |
| 六、視頻監控子系統 | ||||||
| 1 | 網絡硬盤錄像機 | 1 | 臺 | ?？?/td> | ?？狄曨l | |
| 2 | 網絡槍機或半球 | 1 | 臺 | ?？?/td> | ?？禈寵C(jī)或半球 | |
| 3 | 網絡球機 | 1 | 臺 | ?？?/td> | 帶云臺球機 | |
| 4 | 硬盤 | 1 | 塊 | ?？?/td> | 硬盤，需根據存儲要求選配容量 | |
| 七、門禁監控子系統 | ||||||
| 1 | 門禁控制器 | 微耕或海康 | 1 | 只 | 微耕或?？?/td> | 1/2/3/4門控制器 |
| 2 | 讀卡器 | 微耕或海康 | 1 | 只 | 微耕或?？?/td> | 讀卡器 |
| 3 | 開門按鈕 | 微耕或海康 | 1 | 只 | 微耕或?？?/td> | 出門按鈕 |
| 4 | 電磁鎖 | 微耕或海康 | 1 | 只 | 微耕或?？?/td> | 磁力鎖 |
| 5 | ID卡 | 微耕或?？?/td> | 5 | 張 | 微耕或海康 | ID/IC可選 |
